APC Network Management Card用シリアルケーブルを自作する。

シリアルケーブルが無い

APC社製UPS用ネットワークマネジメントカード（以下、NMC）には、付属でシリアルケーブルが付いてくる。しかし、中古等で手に入れた場合、そのシリアルケーブルはついていない事が多い。

【ポイントアップ中！】【中古】【輸入品・未使用未開封】ケーブルnmc2コンソール2.5?MM to???0j-940???0299?A
価格：9,980円（税込、送料別) (2023/6/4時点)

中古品なのでなくなってたらごめんなさい。

今回も例にもれず、買ってから気が付いた。
個別に買おうものなら1万円程してしまう。どこかに同じようなケーブルが無いかを探して見るのだが、やはり無く、更に分かった事は、ミニジャックの形をしているが、通常のイヤフォン等の3.5mmではなく、2.5㎜系の超ミニプラグタイプなので始末に悪い。こんなどうみても1,000円か2,000円がいいとこの、この価値の無いケーブルに1万円も払う気には到底なれない。

なら作ろうじゃないか。

つくります。ええ、作ります。それには色々調べなきゃならない事と、素材を手に入れなければならぬ。あぁ面倒。じゃぁ買えよって。

回路

まずは、回路、ピン、ジャックアサインの調査。

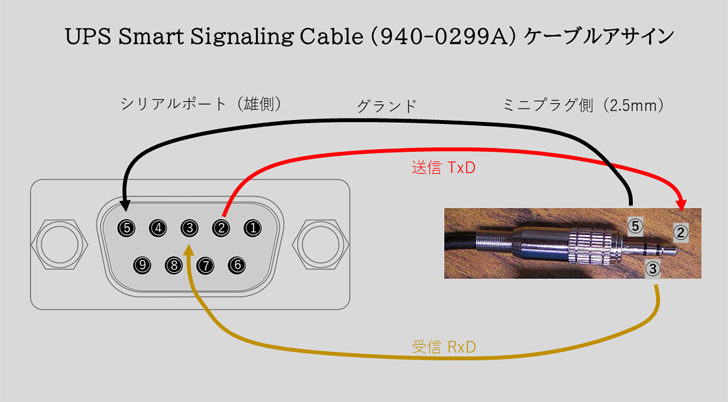

ネットで調べると以下の様な配線になっている事が判った。

ミニプラグの調達

2.5㎜のミニプラグの存在自体知らなかった。今はインターネットで調べると直ぐに分かってしまう。そして簡単に手に入る。便利な世の中だ。昔から使えていればなと、今更ながら思う。ボヤキはおいといて、ネットで注文する。

Linkman 2.5mmステレオプラグ 【WTN03F1065A1】
価格：215円（税込、送料別) (2024/11/7時点)

楽天で購入

※実際買ったジャックは廃盤となりましたので、材質、形状が違います。

安いので予備の為に2つ注文しておいた。

ほどなくして定形外郵便でぽろっと届いた。

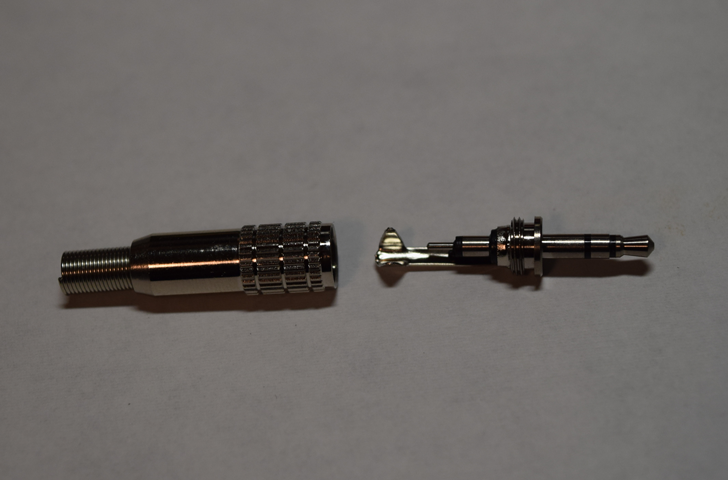

届いたミニジャックを、普通の3.5㎜のステレオジャックと比較してみた。

やはり細い。なぜこの2.5㎜を採用したのか。簡単に弄れないようにするためなのか。
外観を確認したので、早速作業開始。

シリアルケーブルの工作

その辺に転がっていたシリアルケーブルの雌側をぶった切り、外被を剥く。

このケーブルでは、送信が茶色、受信が黒、アースが赤になっていた。

外被を剥くには、ワイヤーストリッパーが必須である。以前はカッター等でワイヤーを切らない様に時間をかけて向いていたが、ヤフオクで壊れたワイヤーストリッパーを落札し、修理して使えるようにしていた。

ミニプラグにコードを半田付け

またこれが細かい。

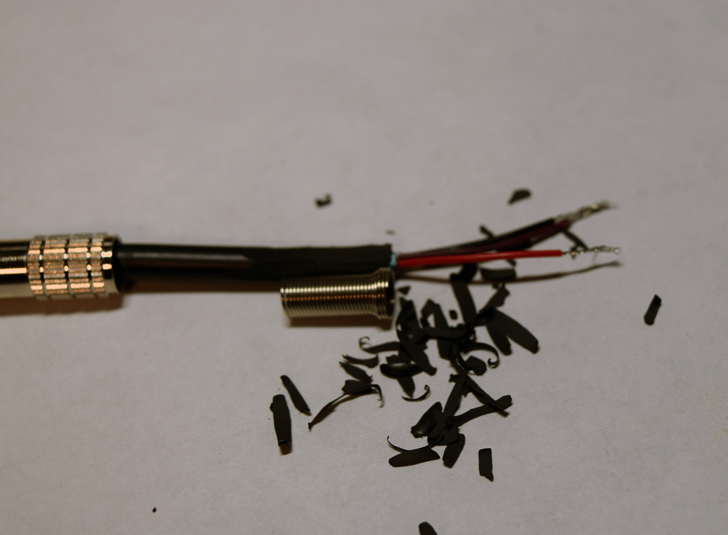

その前に首元のスプリングがコードの太さより細く、簡単に入らないので、コード外被を削って入るように加工してやる。

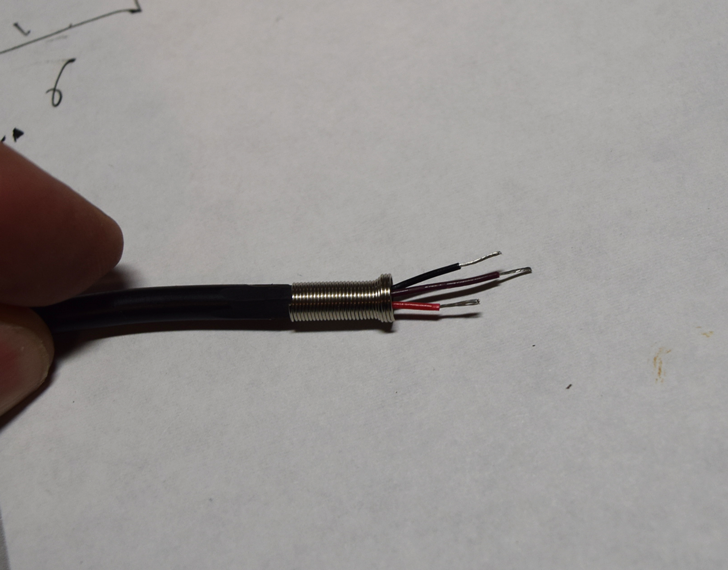

かなり削らなければならなかったが、何とか形になった。

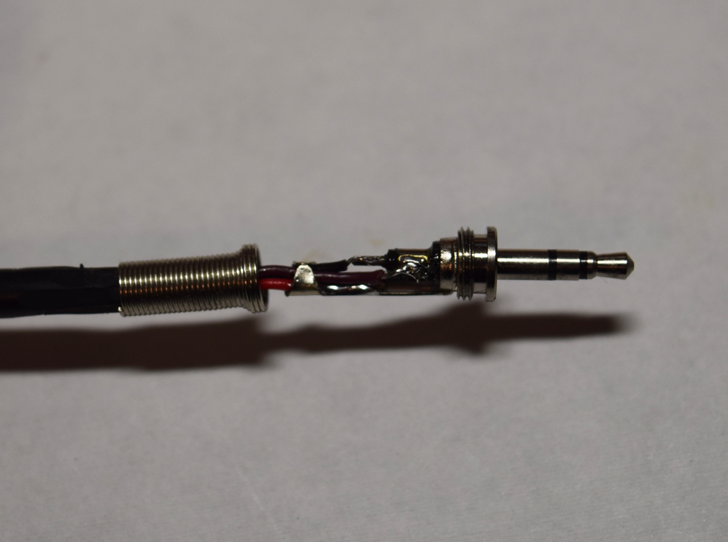

細かいのではんだ付けして確認したらショートしたりして、何度かやり直す等手間取ったが、なんとかアサイン通りに導通を確認できた。

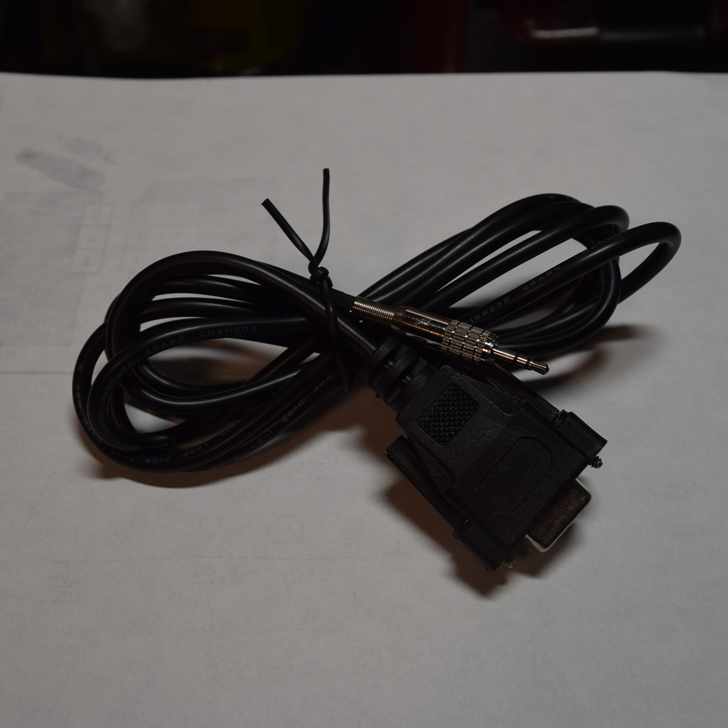

これで完成。

「こんな手間暇かかるのなら買った方がええわ」という声が聞こえてきそうだが・・・。

実践

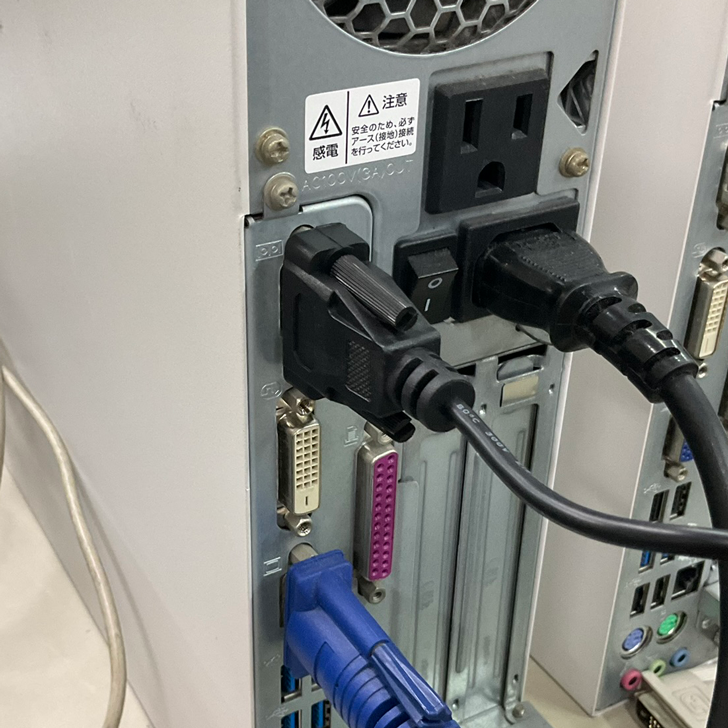

NMCのミニプラグに接続し、パソコンのシリアルポート9ピン（RS-232C）に接続する。

telnet(今回はteratermを使用)で接続する。ポートの設定は設定する必要もない、デフォルト設定でも賄える設定だ。

ポートの設定
ビット秒：9600bps、データビット：8、パリティ：なし
ストップビット：1、フロー制御 なし

接続すると、すんなりUSER NAME:プロンプトが現れた。よっしゃ。

シリアル接続からパスワードのリセット方法

では、本題のユーザ名、パスワードのリセットを行う。手順は次の通り。

1. NMCのリセットボタンを先の細い針金等でコンマ5秒程押し、StatusのLEDがオレンジと緑の早い点になったら、もう一度リセットボタンを同じ様に押す。

1. ターミナルの接続は一旦切断される。（bye・・・が表示される）
2. 再度ターミナルソフトを立ち上げる。
3. １で行った2度目のリセットボタンのを押した後、NMCのステータスLEDが消灯した後、緑が点灯する。ここから30秒間、ユーザ名、パスワードが、それぞれ一時的にapcに変更されるので、ターミナルソフトで接続し、UserName:apc、Password:apc を入力してログインできるようになる。
4. ログイン後は時間経過は気にしなくても良い。落ちついて、以下のコマンドで希望のパスワードを設定する。
5. user -n < ユーザー名> -pw < ユーザーパスワード>
   例：user -n apc -pw apc
6. 「quit」または「exit」と入力してログオフ。

IPアドレスを確認する。

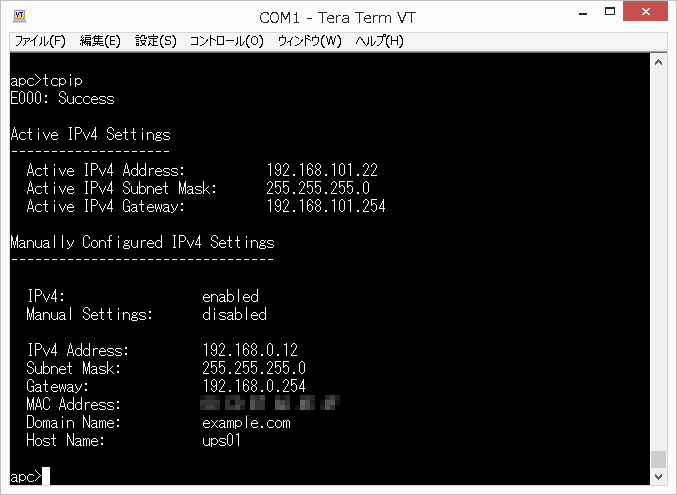

コマンドでIPアドレスもここで確認する事もできる。

リセット完了

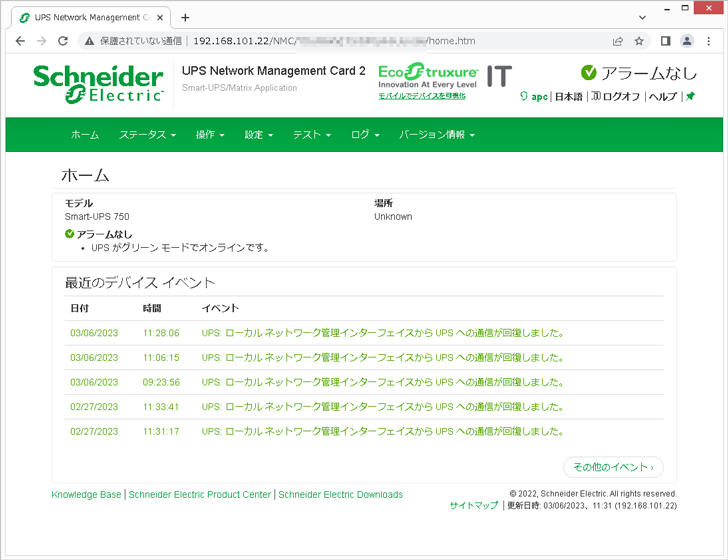

リセット後（NMCリブート後）、ブラウザで設定したUser NameとPasswordを入力するとちゃんとログインが出来た。

勿論ユーザ管理もここから改めて行う事ができる。

かかった費用は200円程度。これぞSDGs？
これで、もうこのNMCも怖くない。
