地デジ対応薄型テレビに買い替え
アナログ放送が終了する1年位前に、ブラウン管ＴＶから地デジ対応薄型テレビに買い替えました。
当時、色々出ていましたが、42インチ以上でコストパフォーマンスの高いテレビを探しているとこれに当たりました。
今考えると、外付けＨＤＤがつけられるテレビにすればよかったかなと思いますが、（これもカセットＨＤＤを付けられる）まぁ、表示もプラズマなので非常に綺麗で、最初映った映像をみて、
すげー。
と思わす言ってしまった程でした。
画面中央に緑の縦筋が入る不具合の方はこちら
内蔵ファンがほこりにより停止しました
ボタン一つで直ぐ録画が出来たり裏番組を２つも取れたりと、概ね満足していましたが、電源を入れると、
内蔵ファンがほこりにより停止しました。
温度が上がるので、照度を落とします。
と言うようなメッセージが出て、画面が暗くなってしまった。
ほぉ。ファンの回転センサーの数値をちゃんとチェックしているんだなぁと感心しながら、とりあえず埃を取りますかという事で、裏をあける。
電気製品は高圧部分がありますので、必ず電源はコンセントから抜き、感電しないよう軍手等で武装し、注意して作業してください。
矢印のマークで示されているネジを合計33個外せば裏面パネルは外れる。（カードとカセットは外しておく）
赤マークの大きなネジのうち、マークしていない底辺のネジが2つがあります。これは本体と台座固定用の一部で、この2つは外さなくても良い様にカバーと別体になっています。ここもなかなか気配りの設計となっています。これを外してしまうと、台座が本体とフリーになり、本体を持ち上げると台座が抜ける事になりますので注意してください。
因みに、寝かさなくてもメンテナンスができるように、パネルフックが上部左右に取り付けてあり、ネジを外してパネルが落ちないように考えられています。この辺はなかなか優秀。
パネルを外すと、ほこりまみれの基盤達がお目見え。
ちなみに、録画用ＨＤＤは右側ファンの少し下辺り、横向きに装着されていました。SATA2.5インチですね。
問題のファンはと言いますと・・・・。
これ、この通り、ほこりまみれ・・・。
それに、電源を入れた直後は、
「キューーーーー」
と言うような、異音も発生しています。
兎に角掃除
ま、とりあえず掃除してみましょう。
ちょっとずぼらして、なにも外さず掃除機とエアブローだけで掃除してみました。
ちなみに、日立Woooの中身は・・・・
パナソニック！
うーん・・・。
閑話休題
エラーは解消・・・が。
この掃除だけで一応エラーは出なくなった。でも数日後、また出ました。やはり、
「キューーー」
と言う音がでてエラーが発生。どうやらベアリングがおかしいんでしょうか。
今度は、ファンを取り外し、丹念にエアブロー。そして、ファンのシールを少し外して、注油してみました。しかし、しばらくは持つんですが、2週間後ぐらいにまた再発。
だめだこりゃ。
こりゃもう交換しかありません。
私もググってみて色々情報を集め、出来ればファンを消音タイプの良いやつにしようかと考えましたが、どうもこのファン。ただのファンではありません。勿論、ラインが3本の回転数制御＆回転センサ付きですから、単なるＰＣファンではいけません。そして、形状がただの８ｃｍファンではない。
通常、取り付け用ステー穴が前後に付いているのに対して、Woooのファンは片方だけにしかない。なので、汎用８ｃｍファンは無理という事になる。まぁ、ステーを削ればいいのかもしれないけど、そんなに高くないのでここは純正品を取り寄せてみる。
ファンを取り寄せる
因みに、コネクターはこのような形状
ファンには
NMB-MAT7
MODEL 3110EL-04W-M19
12V DC 0.10A +RED -BLACK
とあります。
勿論、
MAIDE IN CHINA
です。
色々ググったら、日立部品専門店があったので注文。（2022年現在、売り切れ（悲））
部品番号は、
P42-XP05(007)
となり、価格は税込840円。
これを2つ注文。プラス送料500円で合計2,180円也。
早速取り付け。
当たり前ですが全く同じものです。左側ファンのコードがちょっと足らないと言うか、ぎりぎりなので、本体側ハーネスから少しずつたるみを出して装着完了。勿論、なんの問題もなく稼動。これで、あと数年はいけるかな。これを電気屋さんに頼んでやってもらったら幾らになんのかなぁ？ともかく、定期的に掃除をしなくちゃ駄目ね。
自己責任にて作業を行ってください。当サイトは苦情、損害は一切関知しません。
突然いすみません。私はでんきがあまりわからない、機械関係を少し勉強し今はリタイアード、ある程度自分でしようと思いますので、よろしくおねがいします。
42インチを見ていて突然画面が消え、日立に電話したところ、部品がないかもといわれビックリ、ネットでこの記事を読みFANの注文をし取り換えました。すると正常に機能し喜びましたが、数分するとFANが停止し、その後画面が1分表示10秒停止を繰り返しリモコンで操作不能になります。何かご存じの方がおられたらお教へください。特に有線JCOMで視聴していますが日立とJCOMのリモコン操作で電源のON,OFFができなくなります。お待ちしております
コメントありがとうございます。
人生の先輩に対して私のような若輩者が偉そうにするのは大変恐縮ですが、少しでもアドバイスになれば幸いです。
私も電気系が本職では無いので、この現象については自信がありませんが、現象だけを聞いていると電源モジュールの異常なのでは思います。
大体想像はつかれていると思いますが、背面の中央に鎮座する黄色系の基盤のコンデンサ不良かサーマルプロテクタのようなものが過剰反応しているのではと予想します。
故障定番のコンデンサーのパンク（膨らみ）、液漏れ等であれば、それらを交換。また、埃の積りでショートしている可能性もありますので、隅々までエアブロー。
それでもだめなら、リフロー（再ハンダ）、また、コネクタの接触不良改善の抜き差し等を行ってみるのは如何でしょうか。
電源部分ですので、高電圧が流れています。取り扱いには十分注意してください。
一つお伺いしますが、最初に画面が消えた時は、メッセージも何もない状態でしょうか？
画面が暗くなるのではなく、電源が切れた状態になったのでしょうか？その時のファンの状態、電源ランプの状態を教えていただければもう少し原因の切り分けができると思います。
よろしくお願いします。
※個人情報の観点からお名前は省略させて頂きました。ご了承ください。
早速にありがとうございます。少し検討をし、「画面中央に緑の縦筋が入る不具合の方はこちら」を拝見して丁寧に綿埃などの除去と増し締めなどを行い、外出をし、テレビのスイッチを入れたところ10分以上正常に表示されております。本当に感謝以外の言葉しか見つかりません。ありがとうございました。この状態が継続することを望みますが、また何か変化があればアドバイスをお願いいたします。
お返事ありがとうございます。
そうでしたか。直って何よりです。再発しない事をお祈り致します。
ちなみに、私のWoooの縦筋不具合も今の所再発せず、快適に使えてます。
拙いサイトですが、今後ともどうぞ宜しくお願い致します。
録画した、テレビをみることが出来ません。ほこりを取ったら、見られるようになりますか？
コメントありがとうございます。
※プライバシーの関係で、お名前は一部省略させていただきました。
録画を見る事が出来ないというのは、
通常放送画面は問題が無いという事で合ってますでしょうか？
（録画が見る事が出来ない場合の画面の様子や表示されているメッセージ等を教えて貰えると助かります）
そうであれば、他のユーザの方が質問された、iVDR基盤故障と言う現象が濃厚です。
私も調べてみたのですが、どうやらこの機種では頻発しているようです。
こればっかりはやってみないと判りませんが、
ハードディスク周りの基盤をメインに掃除や、コネクタの再接続等を行って直る事例はあるようです。
それでだめなら、iVDR基盤かHDD自体が故障という事になると思いますので交換となります。
カバーを外す作業は非常に危険ですので、
もし、テレビ等をご自分で分解した事が無く自信が無ければ、プロに依頼する事をお勧めいたします。
質問の意味を外してたらごめんなさい。
お世話になっております。
IVDR基盤が入手できたので
再度格闘しています。
HDDを外そうとしているのですが
白いプラスチックの留め具が抜けず
作業が止まってしまいました。
HDD換装のご検討をされていると
書かれていましたが
外されたことはございますか？
まだ換装はした事有りません。

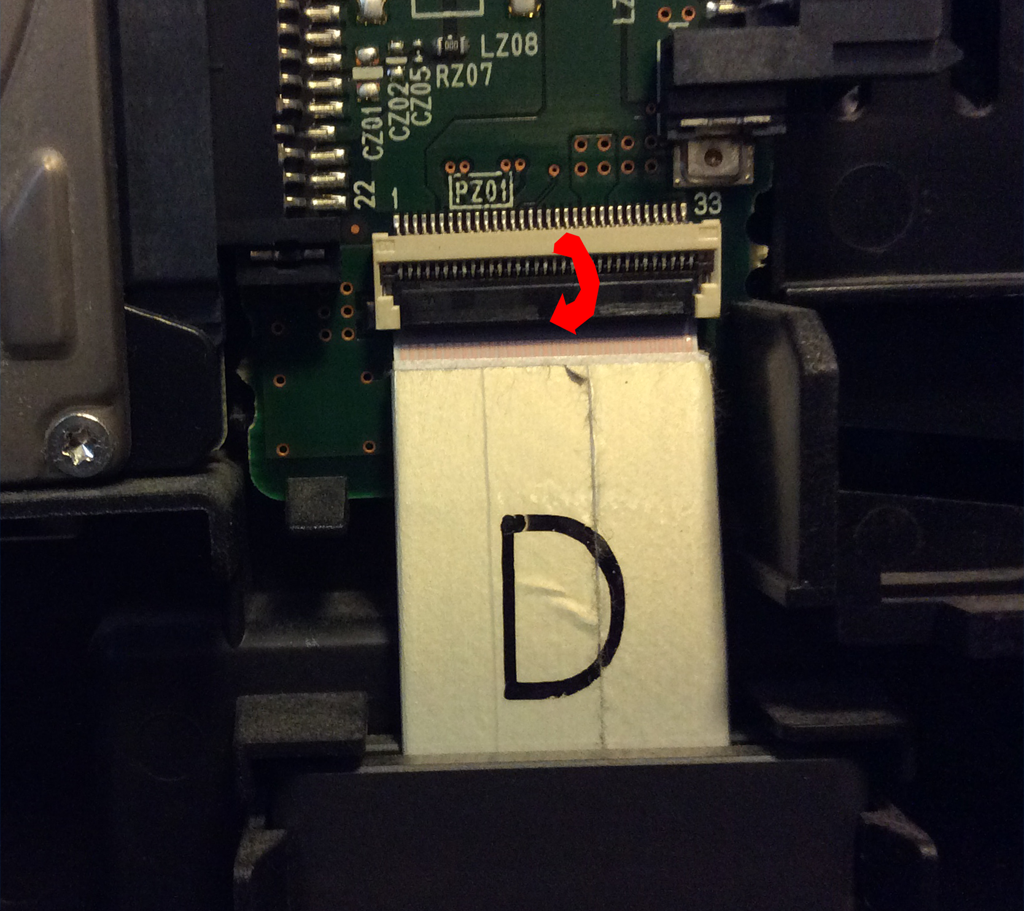

白いプラスチックとは、板ハーネスコネクタの事でしょうか。
それであれば、ハーネス側から白い部分を上に跳ね上げるようするとロックが外れると思いますが、
、、、違ってたらごめんなさい。
HDDへの度々のアクセス不可なので、症状は違うのですが…
裏蓋外し、埃取りの参考にさせていただきました。
ありがとうございました。
残念ながら問題解消したかと思っても、蓋をして暫く経過すると再発してしまいます。
接触不良のような気がしますが
蓋の開けっ放しは危険ですよね？
コメントありがとうございます。
結論から言いますと、蓋を付けずに電源入れるのはとても危険です。
感電、火災、故障の原因になります。
お勧めはできませんが、簡単に取れない程度の仮止めという事も一つの方法と思います。
（あくまで自己責任でお願いします）
釈迦に説法で恐縮ですが・・・、
HDDのアクセス不良でまず最初に疑うのはHDD自体の不良なのですが、
HDD自体には問題ないのですよね？異音等していませんか？
私も、アクセスが遅いのでそろそろ
容量アップ＋SSDに交換しようかと考えています。
ご返信ありがとうございます。
復活したときは問題がなさそうなので、HDDはまだ元気かと思っています。
他の機種ではHDDのネジ止め個所を変更すると治った事例の紹介があったようなのですが、
この機種はネジ止めしていないようです。
iVDRの基盤が怪しいかと疑っていて、どこかで入手できないかとWEBを探しているところです。
何かいい情報があれば、よろしくお願いいたします。
(蓋は閉めておきます)
お返事ありがとうございます。
そうでしたか。
その先の基盤となると私も情報は持ち合わせておりません。
またこれもお節介かもしれませんが、、、
最初はＯＫで、あるタイミングで不具合が出るのは、
接触不良の半田クラックの可能性があるので、局部リフローとかですかね。
それから、HDD周りをぱっと見た感じ、板ハーネスがあるのでそこの接触とか。
違うかな・・・。
有益な情報が無く面目有りません。
ご健闘をお祈りいたします。
大変役に立ちました 早速部品取り寄せ手掃除するつもりです
あなたのお様なかたが居られっると助かります
なんでも かんでも直ぐに新しいものに買い替える世の中です
それにしてもテレビ安くなりましたね 我々購入した時の価格は
なんだったのか どこがぼろ儲けしたのでしょうね
コメントありがとうございます。
お役に立てたようで何よりです。
おっしゃる通り、エコだの資源だの色々世間では議論されていますが、
実態は全く伴っていませんね。
先日、テレビで長年家電修理されている方の番組が放送されていました。
この世の中で生き残っている数少ない方で、精神も技術も素晴らしいと感じて観ていました。
あの方の足元にも及びませんが、少しでもお役に立てればと思っています。
頂けるコメントが何より励みになります。
拙いブログですが、また何かお役に立てれば幸いです。
※お名前が個人情報に該当しましたので、
勝手ながら名の部分を省略させていただきました。
ご了承ください。
こんにちは。わたしのテレビも同じもの。買って８年たちました。そして同じメッセージが出て困ってました。買った店に問い合わせると23000円かかると言われて、高い！それを親に伝えましたら、新しいの買うかー？と。ちょっと待って！なら自分で直せるか試してみるからっ！ってことで、こちらのブログを参考にやってみました。
凄く分かりやすく写真とネジ位置ありがとうございました。もっこりホコリがついてました。綿棒と、クイックルワイパーのシートで掃除しました。
直りました！感謝感謝です！
コメントありがとうございます。
修理作業お疲れ様でした。
お役に立てたようで何よりです。
クイックルワイパーはアイディアですね。
頂けるコメントが何より励みになります。
拙いブログですが、また何かお役に立てれば幸いです。
本当に助かりました。良い時代になりましたね。いきなりエラーメッセージ。だめもとで検索したり直ぐにヒット!案内どおり作業。ホコリは油部含んだ？固まりが大量にこびり付いてました。掃除機と綿棒でクリーニング。見事表示が出ずほっとしています。ありがとうございました。別件ですが経年劣化もありますが、パネルが全体に白っぽくなり粉のような粒子？が出てきます。特に昼間は見辛いです。何か対処方あれば教えて下さい。
コメントありがとうございます。
お役に立てたようで何よりです。
頂けるコメントが何より励みになります。
拙いブログですが、また何かお役に立てれば幸いです。
パネルが白っぽいと言う件ですが、それは画面の表面でしょうか？
画面を軽く手で撫でるとざらざらしますか？
それとも、画面の中（発光素子一つ一つ）が白っぽくなっていると言う事でしょうか？
早々のご返答ありがとうございます。画面表面がざらざら白っぽくなっています。
なるほど。
実際に見てないので何ともなのですが、ざらざらしているのは経年劣化ではなく、単純に表面に付着した、例えば化粧品、パウダー等、何かの粒子なのかな？と思います。心当たりはありませんか？
先ずはWooo取り扱い説明書20ページにあるお手入れ方法を試してみては如何でしょうか？
https://kadenfan.hitachi.co.jp/support/av/item/docs/L32XP05.pdf
説明書にもあるように、強く拭いたり化学薬品を使うと画面が余計に汚れたり傷つき、破損する場合がありますから慎重に作業する必要があります。端の方の目立たない所で試してみてからであれば、失敗しなくていいと思います。
※くどいようで恐縮ですが、あくまで自己責任でお願いしますね。
50インチで購入してから９年。ホコリのためファンが回らず、電源が切れます、とのエラーメッセージが出たので、そろそろ寿命かな…と半ば諦めつつこちらにたどり着きました。背面パネルは初めて開けました。簡単に外せましたが、そこら中にホコリがゴロゴロ…ファンに至っては、ファンと同じくらいのサイズのホコリにまみれてました…
掃除機で掃除。
無事にファンも回り、エラーメッセージも消えました！！
本当に助かりました。もう少し、このテレビを愛用していきます。
コメントありがとうございます。
お役に立てたようで何よりです。
このプラズマテレビはかなり熱を持つので、
その冷却用ファンによる埃がやはりネックですね。
頂けるコメントが何より励みになります。
拙いブログですが、また何かお役に立てれば幸いです。
我が家のP50-XP05が、9年目にして２度目のホコリによる同様の現象が起きました。
前回は購入時の延長保証があったため、無償メーカーサポートにより交換をオンサイトで行いました。
今回は補償もなく、どうしたものかと思案している最中に、このサイトを見つけました。
ネットで純正のファンを３つ購入し、写真を参考に裏パネルを取り外し、なんとか自力でファン交換が完了し、解決することができました。
ありがとうございました。
コメントありがとうございます。
型違いのようでしたが、お役に立てて何よりです。
頂けるコメントが何より励みになります。
拙いブログですが、また何かお役に立てれば幸いです。
私のP50-XP05も内蔵モターが、この欄を参考にファンを３個購入して修理
安くすみましたありがとうございました。
コメントありがとうございます。
お役に立てたようで何よりです。
頂けるコメントが何より励みになります。
拙いブログですが、また何かお役に立てれば幸いです。
ウチのはxp03ですが、9年近く使用しています。
昨日裏蓋を取り、子どもの絵の具の筆と綿棒と、掃除機で掃除しました。
スゴいホコリでビックリしましたが、普通にTVが見れるようになりました＼(^-^)／
本当に助かりました！ありがとうございました！！
コメントありがとうございます。
お役に立てたようで何よりです。
頂けるコメントが何より励みになります。
拙いブログですが、また何かお役に立てれば幸いです。
うちも同じような症状になって、裏蓋をあけてファンを掃除しました。おかげで、テレビ復活して、画面に縦線がでていたのもなおりました。大変参考になりました。ありがとうございました。
コメントありがとうございます。
お役に立てたようで何よりです。
縦線も直ったようでよかったです。
頂けるコメントが何より励みになります。
拙いブログですが、また何か役に立てれば幸いです。
先日家でも同じ現象が出ました。
幸い日立市に住んでる為、部品は直接メーカーに買い付けにいきました。
自分で修理しましたが、簡単に交換できるので皆さんも出来るならご自身で挑戦してみては…値段もファン4つ購入して3300円プラス税、修理依頼すると2万越えだそうです！浮いたお金は焼き肉に消えてしまいましたが(笑)
コメントありがとうございます。
日立市にお住まいなんですね。
部品を買いに行けるのは羨ましいです。
このブログが少しでもお役に立てば幸いです。
本日、畑から帰ったらテレビが暗くなっていました。
写真入の懇切丁寧な説明で、何の不安も無く、2時間程で内蔵ファンの取り外し清掃を行うことが出来ました。ついでに、やわらかい刷毛と掃除機で内部の清掃もしました。
本当にありがとうございました。
ファンの型番も全く同じでしたので予備品の購入も考えます。
コメントありがとうございます。
お役に立てたようで何よりです。
頂けるコメントが何より励みになります。
拙いブログですが、また何か役に立てれば幸いです。
先日 皆さんと同じ症状が出て まず日立のサ－ビスに連絡を取り その後 このサイトを発見しました
予約した関係で出張費￥4.752円ほど 払いました サ－ビスマンは スマホ（だと思うのですが）で ＴＶの診断を
して ファンが １個以上（型番Ｐ-50ＸＰ03）破損の疑いあり でした
ちなみに ファン交換すれば 出張費込みで ￥21.000円だ そうです 何でそんなにファン交換が 高いのと 尋ねると
カバ-を開ける料金が ￥15.000程度するのだ そうです？？？？ 当方このサイトでの 予備知識がある とは言え
１０分程度で 開けることが 出来たのに！
後日 ファンの清掃をしましたが 不具合は 解消されず
ファンの交換（http://hasiden.ocnk.net/product-list/202）に挑戦してみます
コメントありがとう御座います。
工賃って本当に高いんですね。
びっくりしてしまいました。
また、部品販売サイト紹介ありがとう御座いました。
こちら方では、いちいち見積もりを取る必要がありませんね。
参考にさせていただきます。
では、直ることを祈っております。
はじめまして。
一週間程前から同じ症状が出ましたので、こちらのサイトを拝見して裏蓋開けの参考にさせていただきました。
うちのテレビはP46-XP05でファンは３つありました。
綿棒を駆使して掃除したのですが、ひとつだけ途中でファンが止まってしまい、症状が改善しません。
ファンを交換する為に購入しようといろいろと検索したのですが見付けることが出来ませんでした。
大変申し訳ありませんが、部品を購入したサイト（または実店舗）を教えて下さいませんか？
宜しくお願い致します。
コメントありがとうございます。
以下のサイトから発注しました。
日立部品のカデンの救急社
http://kaden119.net/
問い合わせページから、必要な部品（型番）を連絡して見積もりを取り、発注したい旨伝えると、
カートを作成してくれるので、そこから発注が可能です。
ご健闘を祈ります。
うちのTVはネットで購入したP50-HR02だったのですが、やはり同じ症状で電源が入らなくなってしまい、途方に暮れていた時に、天の助けのようなこのブログに出会うことが出来ました(((o(*ﾟ▽ﾟ*)o)))
掲載していただいていたネジ位置の写真を見ながら、慎重にネジを外し、掃除機と綿棒でファンの掃除を行ったところ、無事にTVが復活しました‼️
本当に助かりました(T_T)ありがとうございました。
コメントありがとうございます。
ネットは安く購入できますが、その反面、故障した時のリスクがありますよね。
お役に立てたようで幸いです。
拙いブログですが、また何か役に立てれば幸いです。
うちのテレビはP46-XP05でしたが、同様の現象が発生し、
ファン３つの掃除の為に
裏蓋開けの参考にさせていただきました！
まだ掃除初日ですが、今のところ掃除のみで順調です。
ありがとうございました。
コメントありがとうございます。
お役に立てたようで何よりです。
頂けるコメントが何より励みになります。
拙いブログですが、また何か役に立てれば幸いです。
うちのは50インチですが同じ症状が出てファン(3つ)清掃しました。エアブローもなかったので掃除機、綿棒、息で。ホコリの量にびっくりしましたが1週間たっても再発はありません。再発したらファン交換ですね。おかげさまで迷いなく且つスムーズに分解出来ました。有り難うございました。
コメントありがとうございます。
お役に立てたようで何よりです。
50インチは3つもファンがあるんですね。
掃除も大変そうですね(^^;
分解の参考にさせていただきました。
ありがとうございました。
コメント有難うございます。
お役に立てたようで何よりです。
